中科宇杰支招：如何計算異步電動機的電能損耗

　　異步電動機在運行中，從電源吸取功率 P₁，從 轉軸上輸出機械功率 P₂；但是P2總是小于P₁，這表明電動機在運行中有一部分功率被損耗了。電動機的損耗有鐵損耗、銅損耗、機械損耗等。電動機的功率損耗和電能損耗是以熱能的形式散失于周?chē)目諝庵械?，電?dòng)機在運行中溫度升高而發熱就是這個緣故。三相異步電動機在額定負載下的電能損耗按下式計算：

?

　　因為三相異步電動機的額定電流Ie為

?

　　所以，三相異步電動機在額定負載下的電能損耗計算式可簡化為

?

　　式中 Ue———三相異步電動機的額定電壓；

　　tdj———異步電動機的實際運行時間；

　　P1、ΔPdj———電動機的電源輸入功率、功率損耗;P2———電動機的輸出功率，即實際負載功率; Pe———電動機的輸出功率，即額定輸出功率; cosφ———電動機的額定負荷功率因數；

　　ηe———電動機額定效率。

　　三相異步電動機在任意負載下的電能損耗按下式計算：

?

　　因為三相異步電動機在任意負載下的電流I1為

?

　　所以，三相異步電動機在任意負載下的電能損耗計算式可簡化為

?

　　式中 I1———電動機在任意負載下的負荷電流；

　　cosφ1———電動機在任意負載下的功率因數； η1———電動機在任意負載下的效率； β———電動機的負載系數 (即負載率)。

　　因β=P2/Pe，為此，三相異步電動機 在任意負載下的電能損耗的計算式還可簡化為

?

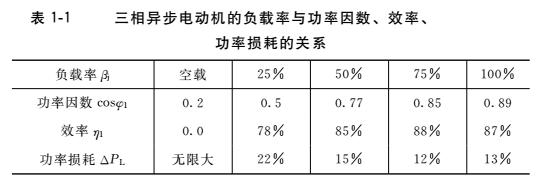

　　三相異步電動機的負載率與功率因數、效率、功率損耗的關系見表1-1。

?

　　由表1-1可見，三相異步電動機在額定負載下功率因數最高(約為0.89)，并隨著負載系數的減小而降低;空載時功率因數降到0.2左右。而其效率在75負載下最高(約為88 )，也隨著負載系數的減小而降低，空載時為零。而電功率損耗率在75負載下也相應地最低(約為12 )，并隨著負載系數的減小而升高，空載時為無限大。

摘自：電動機變頻節電３８０問
